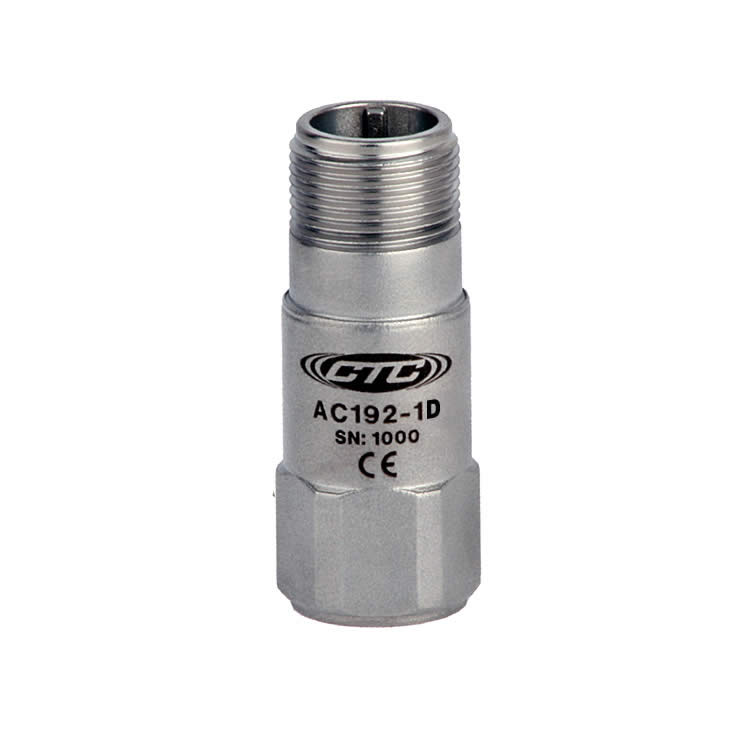

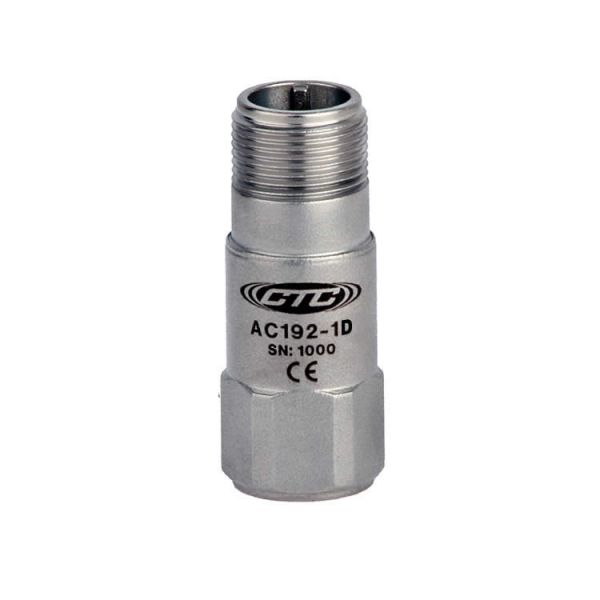

美國CTC AC192-1D/2D/3D/6D緊湊型振動傳感器
0.4-13000Hz頻率響應，體積小巧，結構堅固
價 格
備 注
價格包含13%增值稅，若想獲取更多優惠，請聯系我司
美國CTC AC192緊湊型振動加速度傳感器，壓電式IEPE，100mV/g靈敏度，80g量程，0.4-13000Hz頻率響應
- 資料下載
- 規格書
- AC192.pdf
- 使用手冊
- User Manual.pdf
- 3D模型
- AC192_3D.zip
CTC AC192是一款性能出色的結構緊湊的壓電IEPE型振動傳感器，具有很高的性價比。其頻率范圍為0.4-13000Hz，通頻帶寬廣，低底噪控制，100mV/g靈敏度。
可對各種旋轉設備或往復運動設備進行振動測量，例如風機、風扇、水泵、電機、汽輪機、壓縮機等的主軸軸承、齒輪箱進行在線狀態監測，對設備的運行狀態進行監控，可有效減少故障的發生。
AC192振動傳感器，外殼材質為316不銹鋼，采用激光焊接密封，防護等級高達IP68，防水、防油、防塵設計，可于各種惡劣工業現場環境下長期穩定地工作。其外殼對地絕緣，可防止EMI接地環路干擾。
產品特征：
- 0.4-13000Hz頻響
- 低噪聲
- 抗電磁干擾能力強
- 電氣隔離
- IP68防護等級
規格參數：
| 性能 | |
| 類型 | IEPE/ICP |
| 靈敏度(±10%) | 100 mV/g |
| 頻率響應（±3dB） | 0.4 Hz - 13 kHz |
| 頻率響應（±10%） | 1 Hz - 9 kHz |
| 量程 | ±80 g |
| 電氣特性 | |
| 建立時間 | < 2 seconds |
| 電壓電源（IEPE） | 18-30 VDC |
| 恒流源 | 2-10 mA |
| 頻譜噪聲 @ 10 Hz | 8μg/√Hz |
| 頻譜噪聲 @ 100 Hz | 4μg/√Hz |
| 頻譜噪聲 @ 1000 Hz | 2μg/√Hz |
| 輸出阻抗 | < 100 ohm |
| 偏置電壓 | 10 - 14 VDC |
| 殼體絕緣電阻 | > 10^8 ohm |
| 機械特性 | |
| 敏感元件 | PZT壓電陶瓷 |
| 敏感元件結構 | 剪切型 |
| 重量 | 51克 |
| 外殼材質 | 316L 不銹鋼 |
| 安裝孔 | 1/4-28 |
| 接頭（非集成電纜版本） | 2針MIL-C-5015 |
| 諧振頻率 | 26 kHz |
| 安裝擰緊扭矩 | 2.7 Nm - 6.8 Nm |
| 安裝螺釘 | 1/4-28或M6雙頭螺柱 |
| 校準證書 | CA10 |
| 環境特性 | |
| 使用溫度 | -50 to 121°C |
| 沖擊保護 | 5,000 g, peak |
| 電磁干擾 | CE |
| 防護等級 | IP68 |
| 最大防水深度 | 60 m (集成電纜版本) |
