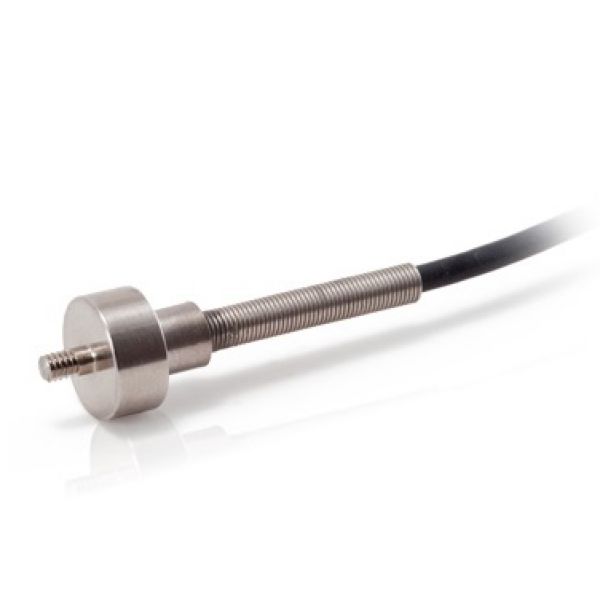

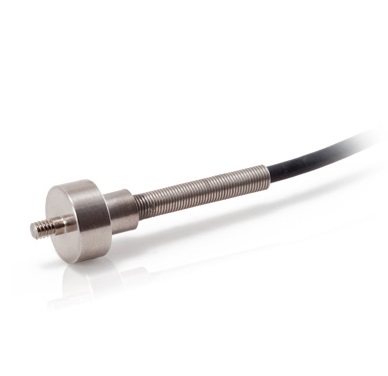

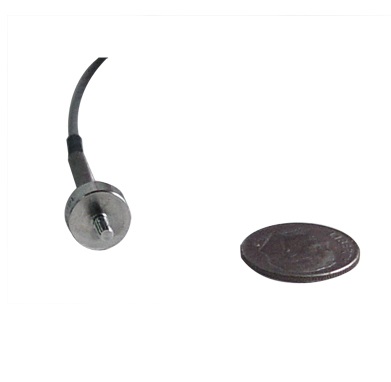

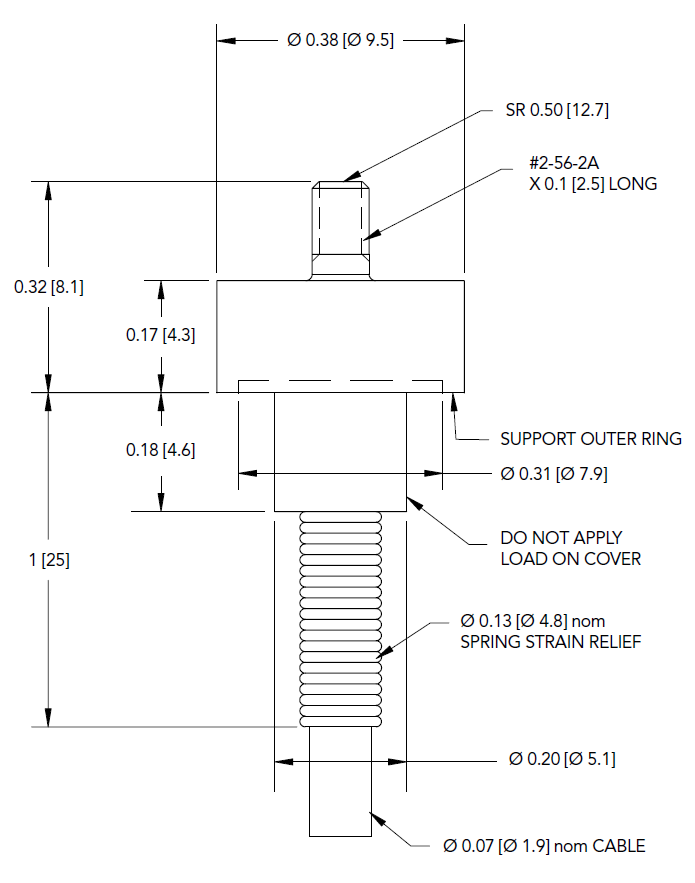

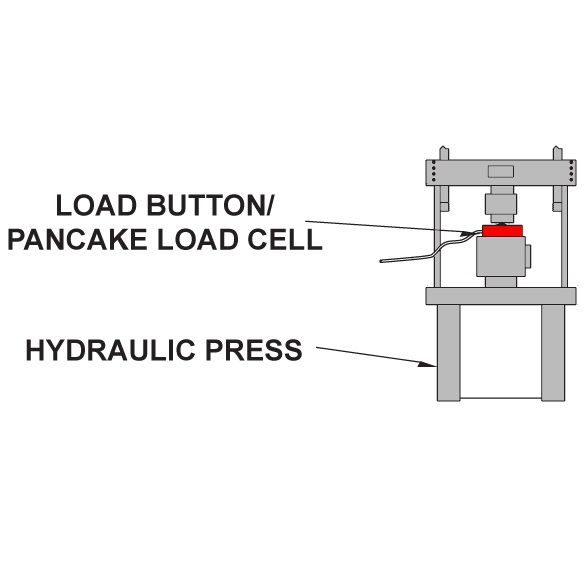

LLB215是一款超微型的螺桿按鈕式測力傳感器（底部出線），它設計用于壓力機或軸向壓力測試的應用場合。標準的LLB210測力傳感器的材質為17-4不銹鋼，產品堅固耐用，它的外徑僅有9.5mm。
一直以來有這樣的觀念，精度高不是微型按鈕式測力傳感器的特點，但FUTEK的工程師們不斷地進行改進，以圖改變?nèi)藗儗Π粹o式傳感器的觀念。FUTEK的按鈕式測力傳感器已經具有很高的測量精度和很低的形變量，它的非線性度為±0.5%，形變量為0.05mm。這款標準的LLB210測力傳感器可以根據您的要求進行定制，我們的庫存覆蓋大部分的量程范圍，可以在24小時內發貨。與其他測力傳感器一樣，LLB210在美國生產并采用金屬箔應變計技術。
產品特征：
- 內置溫度補償
- 微型小尺寸/重量輕
- 低形變，動態頻響高
- 17-4不銹鋼結構

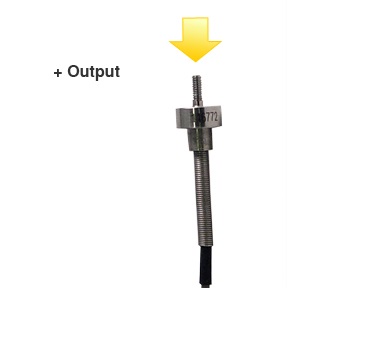

- 壓向測力
- 金屬箔式應變技術
- 底部出線
規格參數：
| 性能 | |
| 量程 | 44.5，111，222 N |
| 線性度 | 0.5% F.S |
| 遲滯性 | 0.5% F.S |
| 重復性 | 0.1% F.S |
| 電氣特性 | |
| 靈敏度 | 1.5 mV/V |
| 激勵電壓 | 7 V Max |
| 橋路阻值 | 350 Ohm nom |
| 絕緣電阻 | ≥500 MOhm @ 50 VDC |
| 電纜 | #29 AWG 4芯編織屏蔽硅橡膠電纜，長度3米 |
| 機械特性 | |
| 受力方向 | 壓向 |
| 重量 | 28 g |
| 過載保護 | 150% F.S. |
| 形變量 | 0.018 mm |
| 材質 | 不銹鋼 |
| 保護等級 | IP64 |
| 環境特性 | |
| 操作溫度 | -50 to 93°C |
| 補償溫度 | 15 to 72°C |
| 零點溫漂 | 0.018% of RO/°C |
| 溫度漂移 | 0.036% of Load/°C |
| 標定 | |
| 標定電壓 | 5 VDC |
| 標定（標準） | 5點壓向 |
| 分流校準阻值 | 60.4 kOhm |
| 產品型號 | |||||||
| 圖片 | 訂貨編號 | 版本 | 描述 | 價格 | 數量 | 規格書 | 加入購物車 |
|---|---|---|---|---|---|---|---|
|
FSH02622 | 44 N | LLB215，44 N量程，超微型按鈕式測力傳感器，底部出線，標準型號，材質 - 17-4 PH S.S.，#2-56英制螺紋，#29 AWG 4芯編織屏蔽硅橡膠電纜，長度3米 | 登錄可見 | |||
|
|
FSH04426 | 111 N | LLB215，111 N量程，超微型按鈕式測力傳感器，底部出線，標準型號，符合RoHS標準，材質 - 17-4 PH S.S.，#2-56英制螺紋，#29 AWG 4芯編織屏蔽硅橡膠電纜，長度3米 | 登錄可見 | |||
|
|
FSH02624 | 222 N | LLB215，222 N量程，超微型按鈕式測力傳感器，底部出線，標準型號，材質 - 17-4 PH S.S.，#2-56英制螺紋，#29 AWG 4芯編織屏蔽硅橡膠電纜，長度3米 | 登錄可見 | |||
